GC-DTF-1600系列
无需编程,即装即用
无需布线工程,大量节省安装时间和成本
能够方便的组成点对点、点对多点网络
工业级无线数传模块是针对工业级用户,采用无线电数字通信技术代替有线网络的模块化产品。产品体积小巧,抗干扰能力强,稳定可靠;可实现高稳定、高可靠、低成本的数据传输解决方案。
产品特点:
无需编程,即装即用;
无需布线工程,大量节省安装时间和成本;
能够方便的组成点对点、点对多点网络;
工作频段的中心频率为433MHz,ISM频段无需申请频点;
提供标准的RS232/RS485接口;
独特的软件无线电技术,保证高抗干扰能力和低误码率;
基于GFSK的调制方式,采用高效前向纠错信道编码技术,提高了数据抗突发干扰和随机干扰的能力;
多种产品规格适应于不同的传输距离;
在空旷环境,天线安装位置离地面高度大于2米的情况下,可靠传输距离可达2000m;
宽电源电压供电,供电电压 9~24V;
铝制外壳具有更好的电磁兼容性能,更坚固的结构强度,安装方便;
抗干扰能力强,能工作于各种恶劣环境。
技术指标:
工作频段:中心频率433MHz,ISM频段无需申请频点。
调制方式:GFSK调制,高效前向纠错信道编码技术。
输出功率:GC-DTF-1600系列 30dBm (1000mW)。
传输距离:可视距离大于2000米。
通信接口:RS232/485或TTL接口。
波特率:9600bps(根据客户需求可配置)。
供电电源::直流电压9V~24V,电流大于1A。
工作温度:-35℃~70℃。
外壳尺寸:铝合金外壳:119×104×28(L×W×H)。

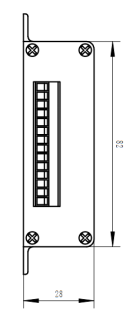

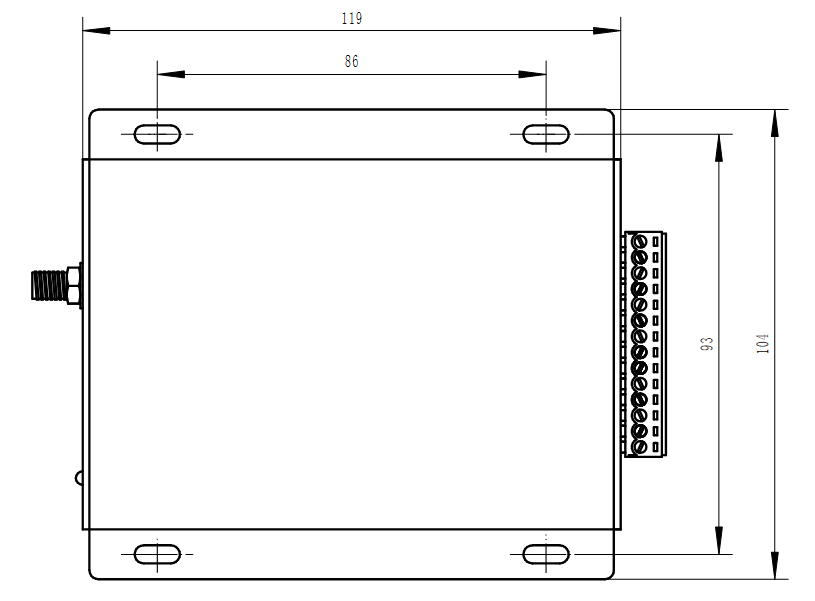

尺寸示意:
应用领域:
工业生产线;工业遥控、遥测;交通,井下定位、报警;无线抄表;楼宇自动化、安防、机房设备无线监控;智能农业,自动灌溉;环境监测,污水处理;供暖系统,空调系统;锅炉设备监控,泵房控制。
应用方案:

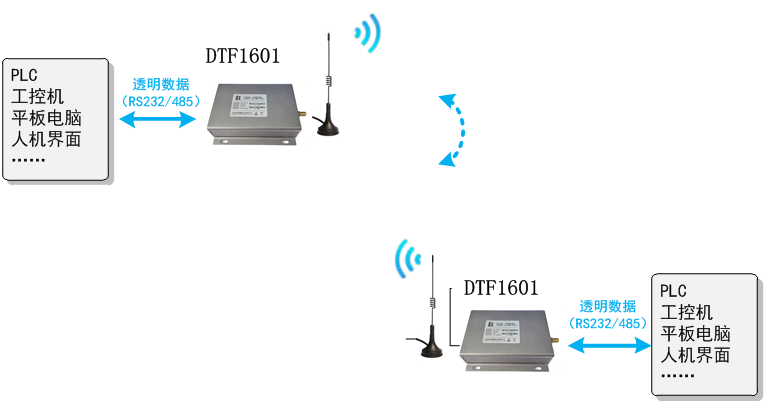

1、点对点通信
GC-DTF-1600系列可以用于点对点通信,使用非常简单,只需要两个透传终端就可以通信。

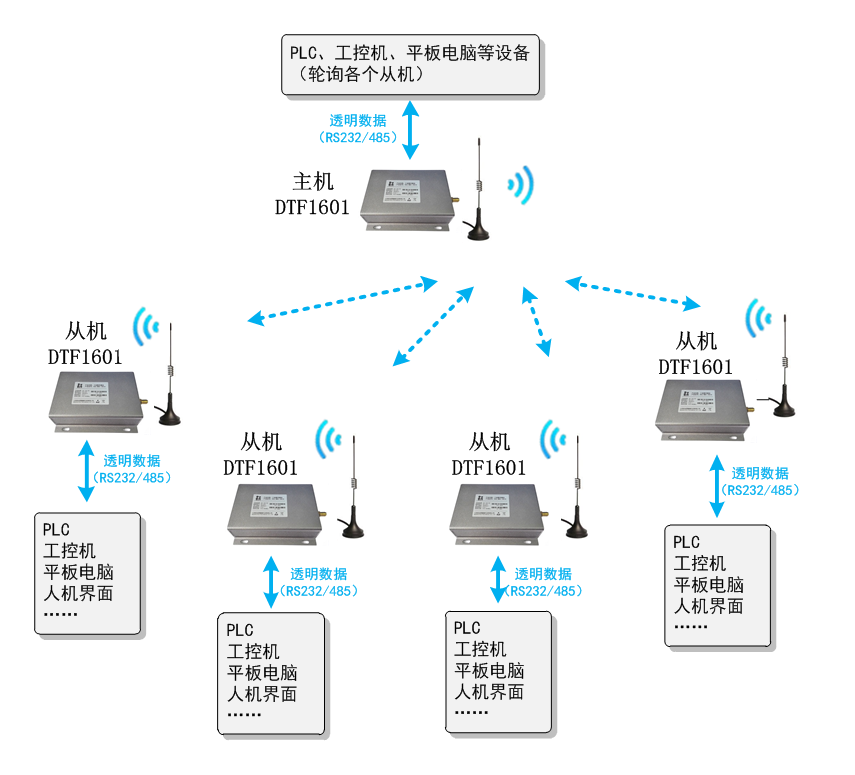

2、点对多点组网
